【Adobe Xd】自動アニメーションでスライドをつくってみた ※12/28 追記

背景

Webデザイン模写の一環として、Xdのプロトタイプをさわってみることに。
(人生初のXd、基礎理解も兼ねています。)

模写しているページは、こちら。Name Of Love
Topページに大きなスライドがあるので、
これをXdで再現することにしました。

参考書籍 : 久保田涼子「Webデザイン良質見本帳」SBクリエイティブ株式会社

成果物

ブログ投稿用。
【XDでスライドをつくる】
1️⃣アートボード作成
2️⃣アートボード複製
3️⃣スライド画像作成
4️⃣両脇グリッド作成
5️⃣画像並べる
6️⃣プロトタイプでアートボードつなぐ
7️⃣インタラクション設定
　トリガー: 時間、アクション: 自動アニメーション、ディレイ・イーズは任意#XD #Webデザイン pic.twitter.com/s5b1fhnvDZ
— ふーしゃ@web (@fuchsia_84) 2019年12月28日

※画像差し替え対応済。12/28
※出版社へ問い合わせたところ、使用画像の著作権考慮のために画像を差し替えてから掲載することになりました。
12/19 現在、対応中。
※模写ページとは異なりドットも画像と一緒にスライドしている点、修正済み。別記事にまとめ。
fuchsia-84.hatenablog.com

手順

アートボードを1つ作成
画像枚数分アートボードを複製
スライド画像パーツを作成
両脇グリッド作成
各アートボード内で画像を整列
プロトタイプでアニメーション設定
プレビュー

1. アートボードを1つ作成

スライドを置くページのアートボードを作成します。
アートボード"Top"

2. 画像枚数分アートボードを複製

Command + D : アートボードの複製 で
名前に番号が付与される形で複製されます。
この形式のもの同士でアニメーションを設定するので、画像遷移分つくります。

今回は画像を4枚使用するので、
Top、Top - 1、Top - 2、Top - 3を作成しました。

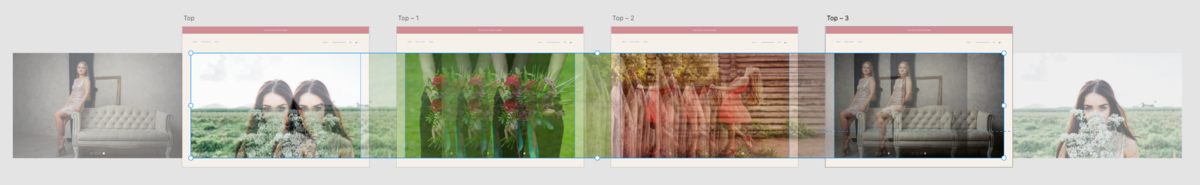

アートボード群

3. スライド画像パーツを作成

Topにて、中央のスライド画像パーツを作成します。

長方形を作り、W(幅)、H(高さ)、X(横位置)、Y(縦位置)を設定します。
今回は模写なので、Chrome 拡張機能のルーラで
スライド画像の大きさを計測した値としました。

そこにFinderから画像を選択しドラッグ+ドロップすると
設定した大きさと位置に画像を挿入できます。

スライド画像パーツ挿入後

4. 両脇グリッド作成

今回のスライドは、画像が動くとき隣同士が繋がって動いていますが
スライドが中央にあるとき、それ以外のスライドは見えないようになっています。
そこで、ページ背景色と同色の長方形を前面で両脇に置き、グリッドとしました。

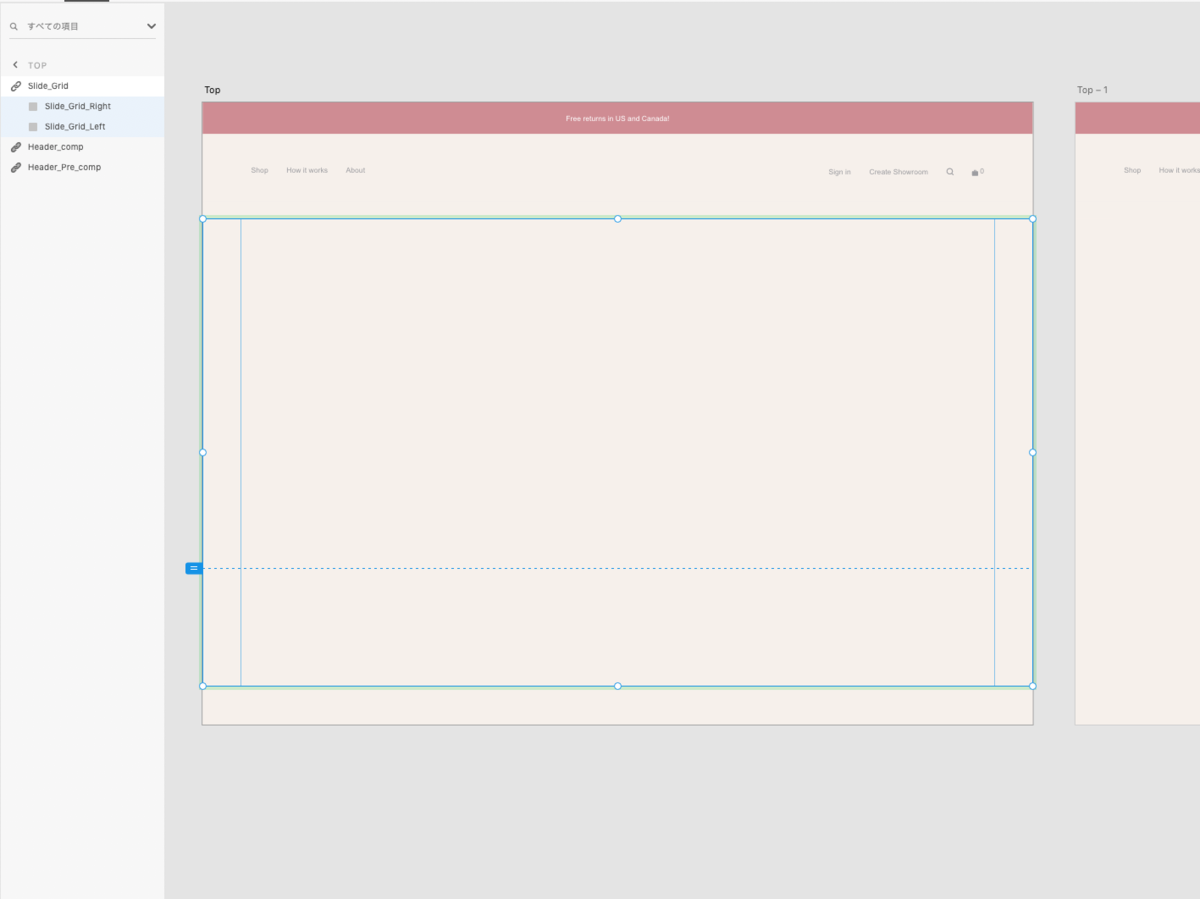

両脇グリッド

5. 各アートボード内で画像を整列

Top、Top - 1、Top - 2、Top - 3 それぞれのアートボードにて
スライドに使用する画像をスライド遷移させる順に並べていきます。
自分は、"最初と最後をつなげて輪っか状にする"と思ったら理解できました。

使用する全画像 :
左から、画像1、画像2、画像3、画像4とします。

以下のようにアートボードそれぞれに画像を置きます。

アートボード"Top "　　　: 画像4 - 【画像1】 - 画像2
アートボード"Top - 1"　　: 画像1 - 【画像2】 - 画像3
アートボード"Top - 2"　　: 画像2 - 【画像3】 - 画像4
アートボード"Top - 3"　　: 画像3 - 【画像4】 - 画像1
※【】: 中央に見える画像

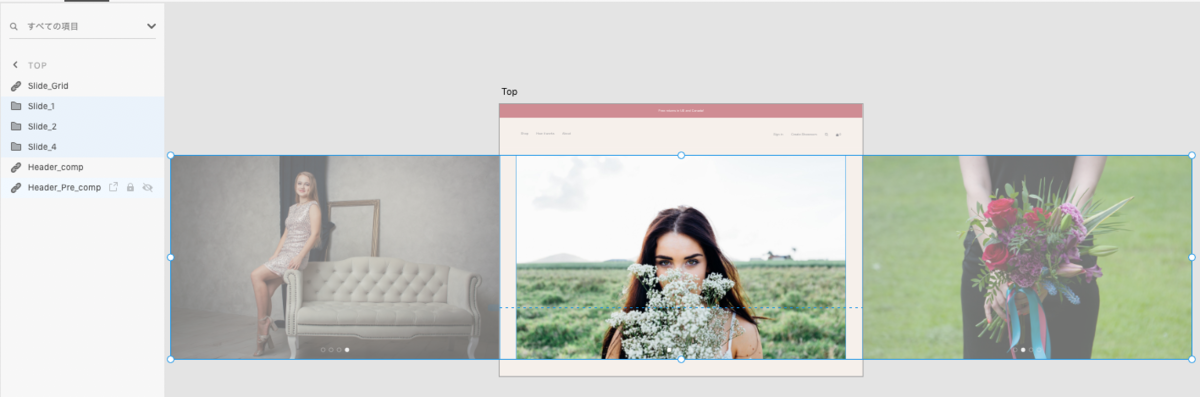

アートボード"Top"の画像群
